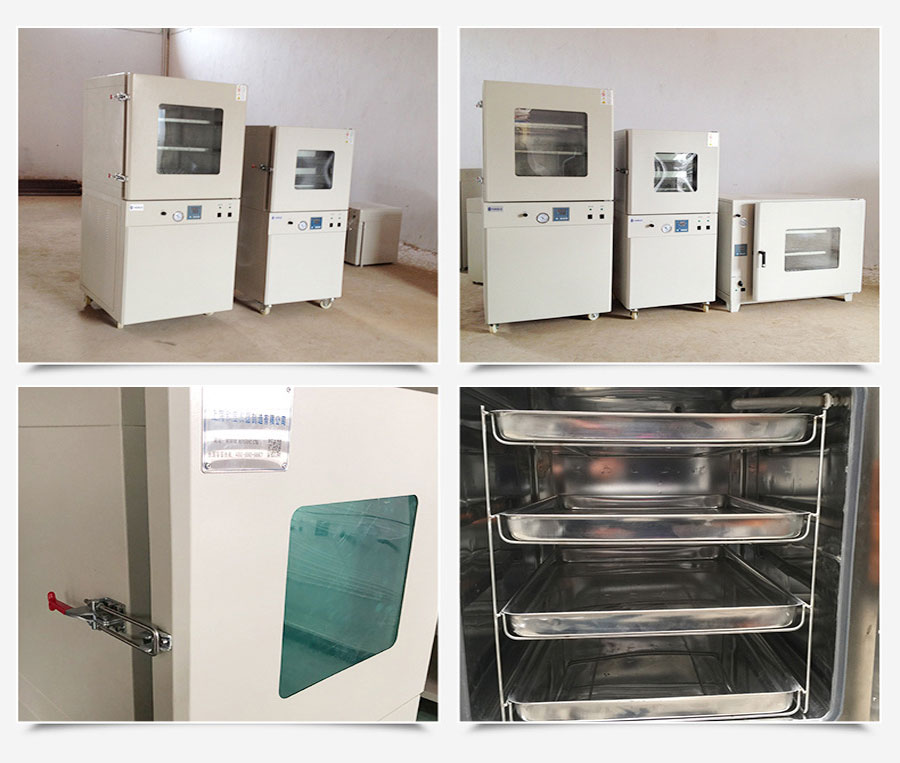

箱体结构
1) 本设备由室体、温度控制系统、真空控制系统、电气控制系统、安全保护系统等组成
2) 箱体采用机械设备制作、工艺、线条流畅,美观大方
3) 内箱材质为3mm厚优质不锈钢板经抛光处理,加强胫进行加固。外箱材质为1.2mm厚优质冷轧钢板经表面特殊处理后静电喷涂而成。

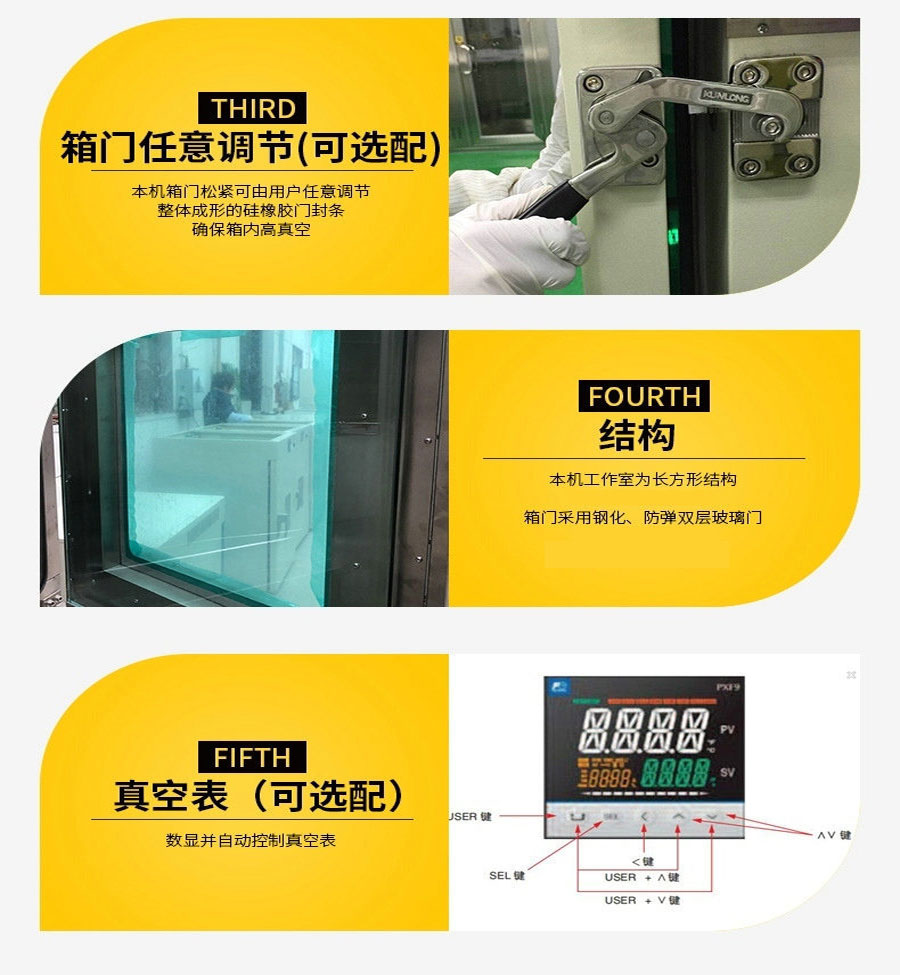

4) 门与门框之间采用高性能密封材料及独特的硅橡胶密封结构,密封、抗老化性好。
5) 真空系统由国产优质无油泵、不锈钢真空阀门、不锈钢连接管道和数显真空压力表组成。
6) 箱内设有不锈钢活动样品架,可拆卸易清洗。
温度控制系统:

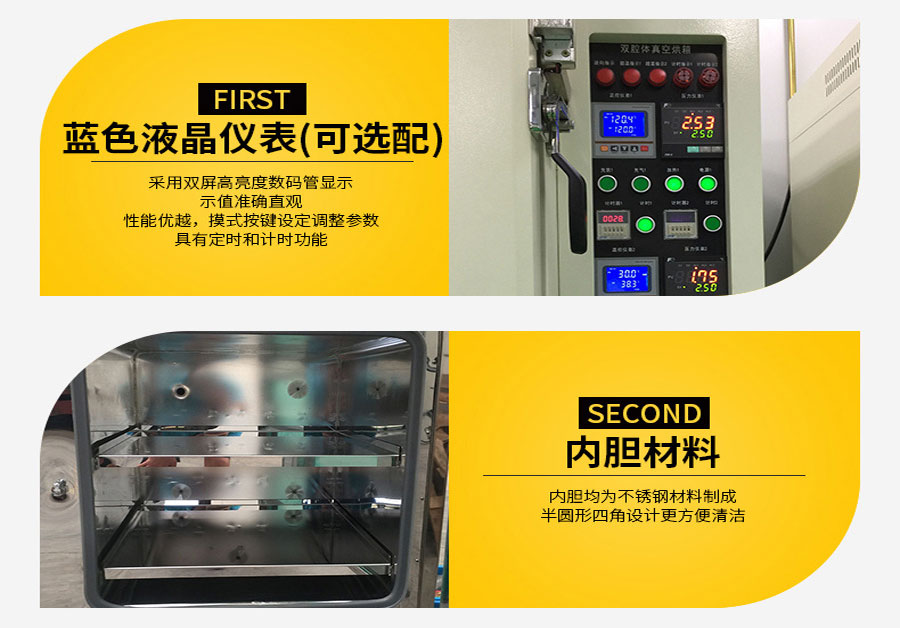

采用日本“富士”温度控制器,产品采用PID模糊逻辑处理控制器,快速达到设定值且运行更加精确稳定。液晶显示,示值清晰、直观。超温报警并自动切断加热电源。可以简化复杂的试验过程,真正实现自动控制和运行。

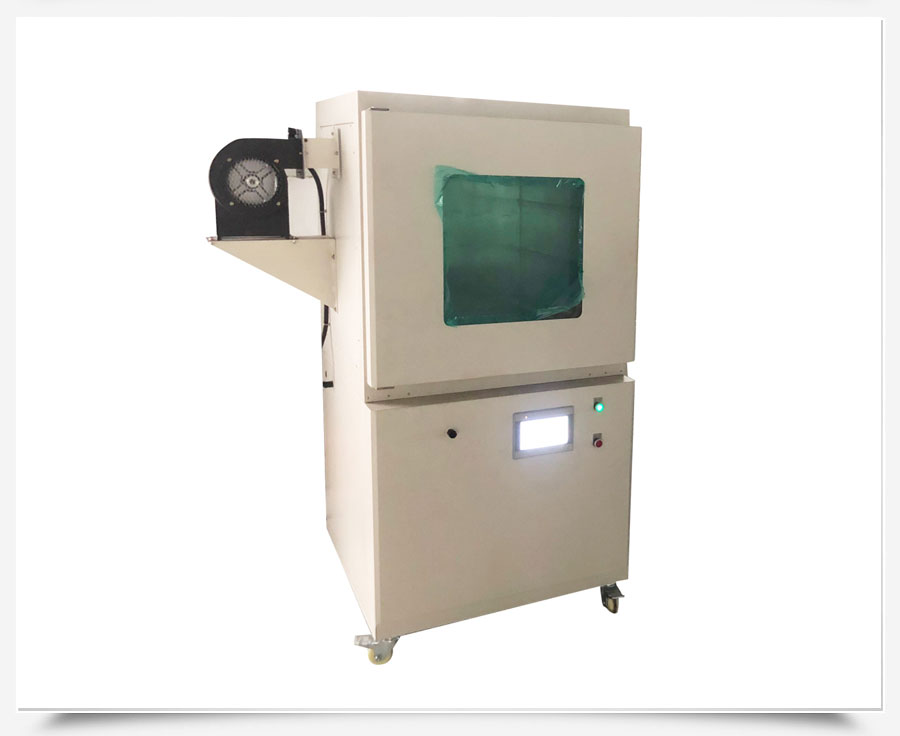

快速降温系统:设备装有风冷系统及水冷系统,可以将内箱温度快速地从500度降温至环境温度,使用条件:水源:冷却水4l/DN15(冷水机供给)。
真空控制系统:
真空干燥箱采用模拟工程学的数字技术控制真空度,“手动控制"早已成为历史。您还认为在21世纪的今天手动杠杆操作的阀门可以精确控制真空度吗?真空干燥箱采用模拟工程学的数字技术控制真空度,通过电磁阀全自动数显控制的真空度,为您提供更加精确有效的真空度控制。通过面板,真空度从1Pa至100000Pa可调,可调精度为1Pa。传感器采用电阻硅管压力传感器,从而保证了稳定的压力值,不受气流的影响,把稳定的压力值传给真空控制仪LED显示屏上。
压力测量及显示:上海“维科”数字式压力表,数字式压力传感器。
控制面板:进行人机对话的一个操作控制平台。装有压力显示仪表、抽真空和充氮气电磁阀开关等
压力控制方式:自动控制:压力值可以设定,手动控制:真空泵常抽,需要时手动停止
涡旋式无油干泵:型号:WXG-4A,抽气量:4L/S.品牌:沈科仪。
电磁阀:采用上海“西马特”品牌真空电磁阀,当切断真空管路后自动切换至大气管路.
电气控制系统
1) 电气控制部分采用国内优质“LG”交流接触器,热继电器
2) 其他元器件均为知名品牌
3) 电气线路设计新颖,合理布线,安全可靠
4) 箱体中部为电气控制柜,方便于集中检查维修
安全保护系统:
1) 超温报警
2) 过电流保护
3) 快速熔断器
4) 接地保护
5) 欠相保护
6)充惰性气体保护
技术参数:
电源电压:AC 380V±10%/50Hz±2%
输入功率:5000W
控温范围:100℃-250℃
温度分辨率:0.1℃
温度波动度:±1℃
真空度可调范围:1Pa-100000Pa
真空度:≦133Pa
容积:210L
工作室尺寸(mm):560×640×600
外形尺寸(mm):1200×1000×1900
载物托架:3块
备注: 本款为立式真空干燥箱,上方是工作室,下方放置真空泵。
